PCB紫外线光固化机LED改造方案
发布时间2021-07-19
一、UV-LED光源模块
参 数 | 值 | 单位 | |
光源模块型号 | IN-4 | 2-IN-4 | |
工作(照射)距离[1] | 50 | 50 | mm |
光斑长度[2] | 1000 | 1000 | mm |
最大辐射强度[3] | 16 | 16 | W/cm2 |
峰值波长[4] | 385/395/405 | 385/395/405 | nm |
最大电功率 | 2400 | 4800 | W |
最大耗电功率密度 | 20 | 40 | W/cm |
机械尺寸(长×宽×高) | 1000×95×80 | 1000×95×80 | mm |
冷却方式 | 水冷 | 水冷 |
注:(1)精密光学定位光源出光窗口至照射目标的工作距离,常规工作距离50mm,其它工作距离可联系定制。
(2)参见下面的照射光斑图,模块可无缝拼接长度。
(3)工作距离50mm处的辐射强度,强度可调。
二、模块光斑

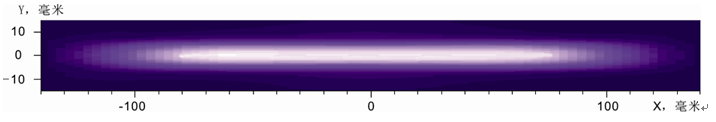

独有的技术(多项专利保护)使得光源可在特定的工作距离上,输出均匀的、超高强度的线型光,瞬间穿透油墨。

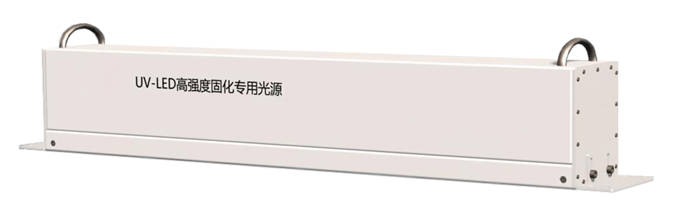

三、UV-LED固化专用灯管
◎ 根据需改造的光固化机传送带宽度,用光源模块拼接灯管有效照射长度。
◎ 根据需要调整光功率。
◎ 具备冷却水流报警保护。
◎ 具备过电流保护。
四、PCB紫外线光固化机改造

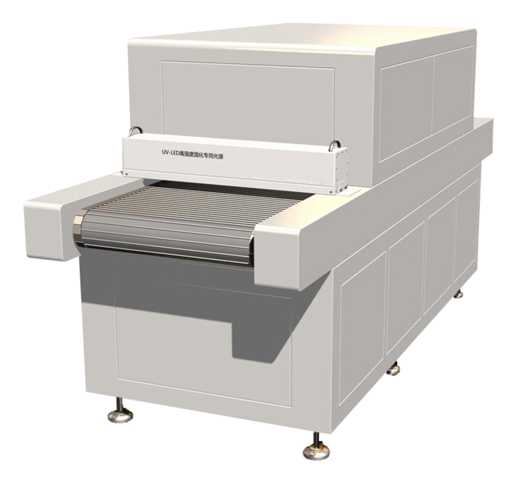

◎ 只需将1根UV-LED固化专用灯管置于传送带上方(如图),上下调整好照射距离,固定两侧,连接控制箱电缆,连接冷水机接口。
◎ 不破坏原机结构,即使UV-LED固化专用灯管系统出现故障,只需开动原机汞灯系统,不影响生产,就这么简单。
◎ 传送带700mm~1000mm宽幅的光固化机,只需投入几万元,节电可达60%~80%。
五、UV固化油墨的适应性
经大量光源改造现场测试,市面上大部分油墨均能按5~7m/min速度固化。部分油墨固化速度可达9m/min以上
